domingo, 3 de abril de 2011
Nuevos materiales viscoelásticos para el aislamiento acústico
En anteriores posts hemos hablado sobre distintas aplicaciones de las láminas viscoelásticas en distintas soluciones constructivas que requieren unas elevadas prestaciones de aislamiento acústico.
Es habitual su combinación con placas de yeso laminado de manera que mejoran sustancialmente su aislamiento acústico especialmente a bajas frecuencias, proporcionando mayor amortiguación al sistema.
Hasta la fecha este tipo de materiales se suministraban en formato de láminas enrolladas o combinadas con materiales absorbentes.
Una interesante y novedosa alternativa al empleo de este tipo de materiales es su aplicación en formato líquido.
Se debe emplear entre dos capas de material rígido, comenzando una vez aplicado un proceso de curado en el que se genera vapor de agua, al menos una de las capas rígidas debe ser de material poroso para permitir la evaporación del vapor generado.
El material viscoelástico es suministrado en tubos y aplicado in situ mediante pistola de manera similar al modo de aplicación de la silicona.
En la actualidad el único producto de estas características distribuido en España es Greenglue.
Según datos aportados por el distribuidor, Acústica Integral, sus características principales son las siguientes:
- Composición: material viscoso y elástico.
- Color: verde claro.
- Temperaturas de aplicación: entre 4.5 ºC y 32 ºC.
- Temperatura de inflamación: mayor a 92 ºC.
- Tiempo de secado: 7 días.
- Tiempo de aplicación una vez abierto: 30 min.
- Rendimiento: 2 m2 por cada tubo.
En cuanto a su modo de aplicación se recomienda aplicar de manera uniforme y aleatoria mediante pistola sobre toda la superficie del elemento y dejando entre 5 y 7 cm de distancia en los bordes.
Una vez distribuido por toda la superficie se procede a la colocación del elemento sobre la capa ya colocada.
En el siguiente vídeo se puede ver todo el proceso de colocación paso a paso:
Su aplicación está especialmente indicada en combinación con placas de yeso laminado, ya sea en particiones verticales o en techos.
El fabricante (Greenglue company) facilita tests comparativos para soluciones constructivas en base a doble hoja de placas de yeso laminado fijadas a perfiles metálicos.
Los resultados para el Índice de reducción sonora aparente (R) obtenidos por el laboratorio de ensayos Olfield Laboratories fueron los siguientes:
Sin aplicar Greenglue
Aplicando Greenglue
Etiquetas:
Materiales viscoelásticos
martes, 22 de marzo de 2011
Los 5 principios básicos del aislamiento acústico
En anteriores posts hemos aportado distintas recomendaciones y detalles constructivos para una correcta ejecución desde el punto de vista del aislamiento acústico.
Todas las técnicas empleadas para conseguir un adecuado nivel de aislamiento acústico se basan en una serie de principios físicos que a continuación desarrollamos.
Principio 1: Masa
El primer principio del aislamiento acústico es la masa del cerramiento, la cual actúa en el sentido de dificultar la transmisión directa del ruido al producir oscilaciones más débiles del elemento de separación.
El efecto de doblar la masa del cerramiento es un aumento de 6 dB del nivel de aislamiento acústico. Así para requerimientos elevados de aislamiento resulta impracticable emplear únicamente esta estrategia al obtenerse cerramientos excesivamente pesados.
Principio 2: Desacoplamiento mecánico
En la transmisión del ruido desde un local emisor a otro receptor intervienen distintas vías o caminos de transmisión.
El principio del desacoplamiento mecánico se basa en inhibir la transmisión del sonido por las distintas vías o caminos mediante el empleo de soluciones constructivas multicapa y elementos auxiliares.
Algunos ejemplos de este principio son los cerramientos de doble hoja con cámara de aire interior, el empleo de bandas desolarizantes, etc..
Uno de los aspectos a tener en cuenta sobre el desacoplamiento mecánico es que es dependiente de la frecuencia de la onda sonora incidente, existiendo determinadas frecuencias (frecuencias de resonancia) a las que el aislamiento es prácticamente inexistente.
El principio del desacoplamiento mecánico se basa en inhibir la transmisión del sonido por las distintas vías o caminos mediante el empleo de soluciones constructivas multicapa y elementos auxiliares.
Algunos ejemplos de este principio son los cerramientos de doble hoja con cámara de aire interior, el empleo de bandas desolarizantes, etc..
Uno de los aspectos a tener en cuenta sobre el desacoplamiento mecánico es que es dependiente de la frecuencia de la onda sonora incidente, existiendo determinadas frecuencias (frecuencias de resonancia) a las que el aislamiento es prácticamente inexistente.
El desacoplamiento mecánico es muy efectivo, pero deben tenerse en cuenta las frecuencias de resonancia en el diseño.
En la siguiente figura se puede observar la mejora conseguida mediante desacoplamiento mecánico en tabiques de yeso laminado.
Principio 3: Absorción
Instalar un material absorbente en el espacio vacío de una pared o techo aumenta las pérdidas de energía de la energía sonora que la atraviesa.
Por otro lado el empleo de este tipo de materiales disminuye la frecuencia de resonancia del conjunto de elementos desacoplados mecánicamente.
Un aspecto a tener en cuenta sobre el empleo de materiales absorbentes es su pérdida de efectividad a bajas frecuencias.
Cabe señalar que el problema del aislamiento acústico no se resuelve únicamente empleando materiales absorbentes ni aumentando la densidad del material empleado.
Principio 4: Resonancia
Este principio actúa en contra de los tres anteriores facilitando al sonido atravesar el cerramiento. A las frecuencias de resonancia hasta un cerramiento desacoplado mecánicamente y con material absorbente en su interior vibra libremente facilitando el paso de la energía sonora.
Las dos mejores estrategias para eliminar el fenómeno de la reonancia son:
- Atenuar la resonancia: reduciendo el efecto de la resonancia y la energía sonora transmitida. El empleo de materiales compuestos a base de láminas viscoelásticas permite atenuar el efecto de la resonancia.
- Mover la frecuencia de resonancia: el contenido en frecuencia de los ruidos que se dan habitualmente en el interior de los edificios no suele presentar frecuencias inferiores a los 100 Hz, por tanto se debe intentar que la frecuencia de resonancia se encuentre presente a la frecuencia más baja posible. Por otro lado el oído humano es menos sensible a este rango de frecuencias que a otras más elevadas.
Principio 5: Conducción
El último principio del aislamiento acústico es la conducción. El ruido se transmite desde un recinto emisor a otros recintos emisores por caminos distintos al de la propia partición que los separa, es la conocida como transmisión por flancos o transmisiones indirectas.
Este mecanismo de transmisión es especialmente relevante en la transmisión de ruidos estructurales.
Para reducir los ruidos transmitidos por conducción se puede actuar de distintas maneras:
- Mediante discontinuidades mecánicas que rompan determinadas vías de transmisión.
- Aumentar la amortiguación de la propia estructura.
Una estrategia muy efectiva es el tratar las superficies del recinto emisor de manera que el ruido quede amortiguado en el propio recinto en el que se genera.
En determinadas ocasiones la mejora de aislamiento acústico de una partición no se puede conseguir mediante el tratamiento del propio elemento separador, si no que la única vía es evitar las transmisiones indirectas.
Etiquetas:
aislamiento acustico
martes, 15 de marzo de 2011
Aislamiento acústico de paredes dobles
Al dividir una pared en dos tabiques simples separados entre sí por una cámara se consigue una aislamiento acústico mucho mayor al que proporcionaría una pared de una única hoja con la misma masa por unidad de superficie que la resultante de la suma de las dos paredes simples.
En este post intentaremos explicar el porqué de este fenómeno analizando el comportamiento del sistema constructivo de doble tabique.
El sistema se comporta según el modelo de masa-muelle-masa.
Así cuando incide una onda sonora sobre una de las hojas esta entra en movimiento moviendo a su vez el aire contenido en la cámara de separación, el cual actúa como elemento amortiguador disipando en forma de calor parte de la energía sonora y como medio de transmisión de la energía sonora hasta la otra hoja. De este modo la energía sonora que llega a la segunda hoja es inferior a la que indice sobre la primera hoja.
Si analizamos su comportamiento por rangos de frecuencias tenemos que:
- Frecuencias bajas (inferiores a la frecuencia de resonancia del conjunto):
En este rango de frecuencias el oído humano es menos sensible por lo que la sensación acústica que le produce es menor.
Se produce un efecto conocido como resonancia, produciendo que el aislamiento acústico del conjunto tienda a 0.
A la hora de diseñar el interesante que la frecuencia de resonancia presente los valores más bajos posibles, ya que como hemos indicado el oído humano es menos sensible a las frecuancias más bajas o graves. Esto se puede conseguir bien aumentando la masa superficial de los tabiques o bien aumentando la distancia de separación entre las mismas. La expresión analítica de la frecuencia de resonancia en paredes de doble hoja viene dada por:
Donde:
d es la separación entre los tabiques
M1 y M2 son la masa por unidad de superficie de cada una de las hojas
En el caso de emplearse algún material de relleno para la cámara la frecuencia de resonancia viene dada por la siguiente expresión:
Para frecuencias inferiores a la frecuencia de resonancia el tabique de doble hoja se comporta como una pared simple de masa igual a la suma de las masas de cada hoja.
- Frecuencias medias (entre la frecuencia de resonancia del conjunto y la frecuencia de resonancia de la cámara)
En esta zona es en la que mejor se aprecian las ventajas del tabique de doble hoja frente al de simple hoja, ya que al doblar la masa del conjunto se obtienen incrementos del aislamiento de entre 16 y 18 dB, frente a los incrementos de 6 dB obtenidos al doblar la masa del tabique de simple hoja.
Cada una de las hojas se comporta de manera independiente.
La frecuencia de resonancia de la cámara viene dada por:
- Frecuencias altas (superiores a la de resonancia de la cámara):
En esta zona la cámara entre las dos hojas actúa como caja de resonancia, formándose ondas estacionarias en su interior. Para disipar la energía de esas ondas es importante rellenar la cámara con algún tipo de material absorbente.
Los materiales absorbentes más comúnmente empleados son las lanas minerales y las lanas de vidrio. Basan su funcionamiento en su flexibilidad y estructura porosa que permita el paso del aire a través suyo, convirtiendo la energía sonora en energía calorífica por efecto del rozamiento. Así son adecuados materiales absorbentes con una resistencia al paso del aire entre 5 y 30 kPa s/m2.
Otros materiales de relleno empleados son los siguientes:
- Espumas de poliuretano proyectadas.
- Poliestireno expandido elastificado.
- Paneles de fibra de poliéster.
Cada una de las hojas se comporta de manera independiente.
La frecuencia de resonancia de la cámara viene dada por:
Donde
c es velocidad de propgación del sonido (340 m/s en el aire)
d es la separacón entre los tabiques
En esta zona la cámara entre las dos hojas actúa como caja de resonancia, formándose ondas estacionarias en su interior. Para disipar la energía de esas ondas es importante rellenar la cámara con algún tipo de material absorbente.
Los materiales absorbentes más comúnmente empleados son las lanas minerales y las lanas de vidrio. Basan su funcionamiento en su flexibilidad y estructura porosa que permita el paso del aire a través suyo, convirtiendo la energía sonora en energía calorífica por efecto del rozamiento. Así son adecuados materiales absorbentes con una resistencia al paso del aire entre 5 y 30 kPa s/m2.
Otros materiales de relleno empleados son los siguientes:
- Espumas de poliuretano proyectadas.
- Poliestireno expandido elastificado.
- Paneles de fibra de poliéster.
Etiquetas:
aislamiento acustico,
paredes dobles
sábado, 12 de marzo de 2011
Coeficientes de absorción acústica (II)
Para cierto tipo de salas destinadas a ser ocupadas por un elevado número de personas cabe plantearse en su diseño cómo será su comportamiento acústico en diferentes condiciones de ocupación para un óptimo diseño de las mismas.
Se hace necesario para ello estimar la absorción acústica aportada por las personas y el mobiliario a partir de los correspondientes coeficientes de absorción acústica.
Completamos así la tabla de coeficientes de absorción acústica ya publicada con la siguiente tabla de coeficientes:
Materiales | Coeficientes | |||||
125Hz | 250Hz | 500Hz | 1000Hz | 2000Hz | 4000Hz | |
Área de sillas vacías con alto porcentaje de superficie tapizada | 0.72 | 0.79 | 0.83 | 0.84 | 0.83 | 0.79 |
Área de sillas vacías con porcentaje medio de superficie tapizada | 0.56 | 0.64 | 0.70 | 0.72 | 0.68 | 0.62 |
Área de sillas vacías con porcentaje bajo de superficie tapizada | 0.35 | 0.45 | 0.57 | 0.61 | 0.59 | 0.55 |
Área de sillas ocupadas con alto porcentaje de superficie tapizada | 0.76 | 0.83 | 0.88 | 0.91 | 0.91 | 0.89 |
Área de sillas ocupadas con porcentaje medio de superficie tapizada | 0.68 | 0.75 | 0.82 | 0.85 | 0.85 | 0.86 |
Área de sillas ocupadas con porcentaje bajo de superficie tapizada | 0.56 | 0.68 | 0.79 | 0.83 | 0.83 | 0.86 |
Asiento de madera | 0.01 | 0.02 | 0.03 | 0.04 | 0.06 | 0.08 |
Asiento de madera ocupado | 0.34 | 0.39 | 0.44 | 0.54 | 0.56 | 0.56 |
Asiento tapizado con cuero o vinilo | 0.10 | 0.15 | 0.25 | 0.25 | 0.25 | 0.25 |
Asiento tapizado con plástico | 0.20 | 0.20 | 0.25 | 0.30 | 0.30 | 0.30 |
Asiento tapizado con terciopelo | 0.30 | 0.32 | 0.27 | 0.30 | 0.33 | 0.33 |
Grupo de personas de pie | 0.25 | 0.44 | 0.59 | 0.56 | 0.62 | 0.50 |
Etiquetas:
Coeficientes absorción acústica
miércoles, 9 de marzo de 2011
Cómo ejecutar trasdosados ligeros de entramado autoportante
En posts anteriores ya indicamos la utilidad de los trasdosados mediante placas de yeso laminado en diferentes soluciones constructivas para la mejora del aislamiento acústico al ruido aéreo en particiones verticales:
En este post indicaremos los pasos a seguir para la correcta ejecución de trasdosados de entramado autoportante.
Las placas de yeso laminado se fijan a la correspondiente hoja de fábrica mediante una serie de perfiles metálicos de chapa galvanizada.
Trasdosado de entramado autoportante

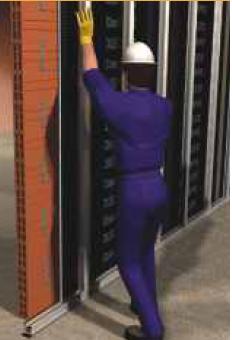

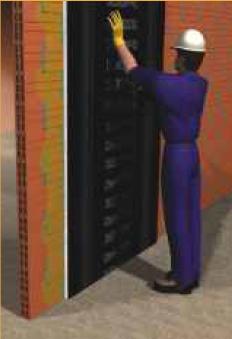

El siguiente detalla ilustra la estructura de esta solución consrtuctiva:
Los tipos de perfiles a emplear son los siguientes:
- Canales: elementos horizontales en forma de U, se emplean para la unión al solado y al techo. Los anchos más comunes en mm son: 20, 30, 36, 48, 70, 90, 100, 125 y 150.
- Angulares: elementos horizontales en forma de L, se emplean para la unión al solado y al techo. Las medidas más comunes en mm son: 24x24, 20x30, 24x30, 30x30 y 34x23.
- Montantes: elementos veticales en forma de C, encajan en canales o angulares. Las placas se atornillan en su cara externa. Su ancho es aproximadamente 1 mm menor al de los canales para que encajen perfectamente.
Las recomedaciones a seguir para una correcta ejecución de trasdosado son las siguientes:
Realizar el replanteo marcando en suelo y techo la cara interior (más alejada del muro) de los canales que lo configuran.
Colocar los canales horizontales en suelo y techo, bajo el canal inferior debe colocarse una banda estanca.
Los canales deben anclarse al suelo mediante tornillos, con una separación máxima de 60 cm en soportes firmes como hormigón, mármol, terrazos.. y de 40 cm en soportes menos firmes como techos continuos de escayola. La separación máxima a los extremos será de sólo 5 cm.
La continuidad entre distintos tramos de canales se realizará "a tope" y nunca mediante solape.
En las esquinas y ángulos de los trasdosados los perfiles quedarán separados entre sí una distancia igual al espesor (e) de la placa/s del mismo.
Una vez colocados los perfiles horizontales se procederá a la colocación de los montantes verticales. Éstos deben colocarse encajados en el interior de los canales horizontales inferior y superior.
Estas montantes pueden ir unidas a la pared a trasdosar (sistemas arriostrados) o no ir unidas (sistemas libres).
Las uniones pueden realizarse mediante alguno de los siguientes sistemas:
- Un ángulo realizado mediente parte de un canal.
- Una escuadra metálica.
- Una cartela de placa de yeso unida al muro mediante pasta de agarre.
Cuando sea necesario cubrir mediante trasdosado alturas superiores a las de los montantes se pueden confeccionar otros de altura superior mediante alguno de los siguientes métodos:
- Encajando los extremos y solapándolos una distancia mínima (d).
- Enfrentando los extremos y empleando un raíl de unión de longitud (2d).
Uniones montantes
Las separaciones entre montantes puede ser de 400 mm o de 600 mm.
El espacio entre montantes puede rellenarse con material aislante para conseguir un mejor aslamiento térmico y acústico.
Por último debe procederse al atornillado de las placas de yeso laminado a los perfiles metálicos de las montantes, siendo la separación recomendada entre los mismos de 25 cm. Los tornillos etre bordes de placas contiguas deberán quedar ligeramente desalineados.
.
Etiquetas:
trasdosado entramado autoportante
miércoles, 2 de marzo de 2011
Recopilación enlaces láminas aislantes de ruido de impactos.
Os dejo algunos enlaces de páginas de distintos fabricantes de láminas aislantes de ruido de impactos que he ido recopilando por si os pudieran resultar de utilidad:
ASFALTEX
BSW
CHOVA
FONPEX
GRUPO MURALI (NEOACUSTIC)
MAYDISA
SIKA
TECHMO
TEXSA
TROSINTER
Etiquetas:
ruido impacto
sábado, 22 de enero de 2011
Software gratuito cumplimiento DB-HR: opción simplificada
La empresa Saint Gobain Placo Ibérica proporciona en su página web una interesante herramienta online para la justificación de los requisitos de aislamiento acústico del Documento Básico DB-HR del Código Técnico de la Edificación.
Su nombre es Placo DB HR y su uso es totalmente libre y gratuito, aunque requiere registro mediante una cuenta de correo electrónico. Se encuentra disponible en la siguiente dirección: http://www.placo.es/placodbhr/
Esta herramienta permite generar las fichas justificativas del método simplifcado del DB HR tal y como indica el Anexo K de este documento.
La interfaz gráfica es bastante sencilla, en primer lugar permite elegir entre los siguientes tipos de edificio:
- Residencial, público o privado.- Sanitario hospitalario o para asistencia sanitaria de carácter ambulatorio.
- Docente.
- Cultural.
- Administrativo.
A continuación se pasan a definir los diferentes elementos del edificio:
- Fachadas, cubiertas y suelos en contacto con el exterior.
- Tabiques.
- Elementos horizontales de separación.
- Elementos verticales de separación.
- Medianerías.
La herramienta propone distintas soluciones constructivas compatibles con los requisitos normativos clasificadas por tipos de solución, proporcionando detalles constructivos de las mismas y los datos de masa por unidad de superficie (m) e índice de reducción acústica (RA).
La base de datos se ha obtenido del Catálogo de elemento constructivos del CTE y de lo ensayos de laboratorio realizados por Placo Ibérica empresa que ha desarrollado la herramienta.
Como inconveniente señalar que la herramienta está personalizada para los productos del fabricante Placo y no cabe la posibilidad de añadir otros elementos por parte del usuario.
Finalmente se pueden generar documentos pdf con las fichas justificativas del Anexo del CTE DB HR, así como un pliego de condiciones con las recomedaciones para la ejecución mediante sistemas de placas de yeso laminado.
Se trata en definitiva de una herramienta útil por la sencillez y rapidez en la definición de los elementos así como una garantía de que las soluciones adoptadas cumplen con los requisitos establecidos en la normativa.
Etiquetas:
software DB HR
jueves, 6 de enero de 2011
Cómo insonorizar una habitación
Los ruidos vecinales constituyen uno de los principales motivos de insatisfacción y discordia en las comunidades de vecinos.
Las distintas costumbres, horarios y estilos de vida de las personas que conviven junto con las insuficientes prestaciones de aislamiento acústico de los edificios provocan la mayor parte de las molestias por ruido.
En este post plantearemos una solución para la insonorización de una habitación con el objetivo de evitar molestias a los vecinos.
Para conseguir este objetivo se debe conseguir la máxima disipación posible de la energía sonora transmitida a los recintos colindantes antes de que esta llegue a los recintos colindantes.
En primer lugar indicar que la solución a este tipo de problemas pasa por el tratamiento de todas las superficies de la habitación y no únicamente las compartidas con el recinto/s a los que se desea evitar transmitir el sonido.
Una posible propuesta para la insonorización de una habitación de una habitación es la siguiente:
Una posible propuesta para la insonorización de una habitación de una habitación es la siguiente:
Tratamiento acústico del techo de la habitación
Para el tratamiento del techo de la habitación proponemos la ejecución de un falso techo de placas de yeso laminado. Esta solución disminuirá en al menos 15 cm la altura útil de la habitación.

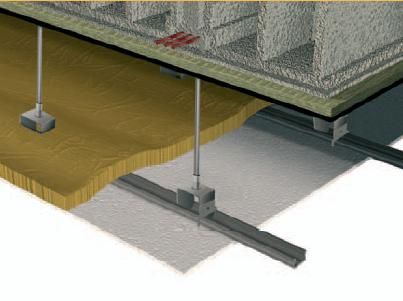

El detalle constructivo de la solución propuesta es el siguiente:
1- Placas de yeso laminado.
2- Material absorbente (lana mineral de 40 mm de espesor).
3- Horquilla metálica.
4- Panel multicapa.
5- Forjado
Los pasos a seguir para su ejecución son los siguientes:
Cubrir la superficie del techo original con paneles de un compuesto multicapa que combinen una lámina viscoelática con lana mineral de al menos 4 cm de espesor. Estos paneles se colocarán con el lado de lámina viscoelástica visto. Os dejo dos enlaces de productos comerciales de este tipo:
Mediante este tipo de solución se puede mejorar en 15 dB el índice de reducción acústica de un forjado unidireccional de 30 cm a base de viguetas, bovedillas y capa de compresión de hormigón armado.
A continuación se ejecutará la estructura metálica para la fijacíón de las placas de yeso laminado siguiendo los siguientes pasos:
- Fijar las varillas roscadas a las viguetas del forjado.
- Colocar las horquillas metálicas para la fijación de los perfiles metálicos.
- Colocar los perfiles metálicos a los que se unirán las placas de yeso laminado.
Estructura de perfilería metálica
Os dejo unos enlaces de productos comerciales de este tipo:
Atornillar las placas yeso laminado a los perfiles metálicos sellando las juntas entre placas.
Placas de yeso laminado atornilladas a los perfiles metálicos
Colocar lana mineral de 40-50 mm de espesor sobre las placas de yeso laminado y los perfiles metálicos.
Material absorbente acústico
Os dejo unos enlaces de productos comerciales de este tipo:
Cuando se pretende insonorizar una habitación todas las paredes del recinto requieren de un tratamiento acústico para evitar la transmisión de ruido a los recintos colindantes.
Un error común es el considerar que sólo los cerramientos colindantes con otros recinto requieren de tratamiento.
En este caso proponemos como solución de aislamiento un trasdosado con los siguientes elementos:
- Lámina viscoelástica.
- Lana mineral.
- Placas de yeso laminado atornilladas a perfiles de aluminio.
Detalle trasdosado
1. Lámina viscoelástica.
2. Lana mineral.
3. Placas de yeso laminado.
El proceso de ejecución a seguir es el siguiente:
En primer lugar se debe quitar el rodapié y después fijar mediante adhesivo la lámina viscoelástica sobre la superficie del tabique a trasdosar.
Estas láminas mejoran el aislamiento acústico a ruido aéreo especialmente en el espectro de bajas frecuencias. Se recomienda emplear láminas con una masa mínima de 6 kg/m2.
Las láminas se suministran en rollos, generalmente de 1 m de anchura, pudiendo presentar el adhesivo ya incorporado.
El modo de instalación recomendado es de abajo hacia arriba, ocupando la altura completa del tabique. Los distintos tramos deben solaparse entre sí en unos 2 cm.
Os dejo dos enlaces de productos comerciales de este tipo:
A continuación se procede a la la colocación de los perfiles metálicos, los cuales debe separarse unos 2 cm de la lámina, para permitir la creación de una pequeña cámara de aire. Los perfiles deben se deben montar con una modulación de 60 cm.
A continuación se procede a la inserción del material absorbete acústico entre los montantes. Se puede emplear lana mineral de 40 mm de espesor y de una densidad de 35-40 kg/m3. Su función es la de disipar las ondas sonoras estacionarias que se forman en la cámara de aire. Para realizar esta función deben permitir el flujo de aire por su interior, de manera que la energía sonora se convierte en energía calorífica por efecto del rozamiento. El empleo de lanas minerales de mayor densidad no aporta mejores resultados. Se pueden emplear los mismos materiales absorbentes indicados para el techo.
Por último se procede a la unión mediante atornillado de las placas de yeso laminado a los perfiles metálicos.
Tratamiento acústico de suelos
Por último, pero no por ello menos importante, se debe proceder al tratamiento acústico del suelo de la habitación.
El objetivo es evitar la transmisión del ruido hacia las paredes de la habitación. Para ello se debe ejecutar un suelo flotante evitando cualquier unión rígida con las paredes.
Proponemos como solución constructiva una tarima flotante colocada directamente sobre rastreles según el siguiente detalle constuctivo:
1- Forjado.
2- Material absorbente de 40 mm de espesor.
3- Lámina polietileno.
4- Rastreles.
5- Láminas tarima flotante.
Esta solución constructiva se puede ejecutar directamente sobre el pavimento preexitente o sobre el forjado. El único aspecto a tener en cuenta es que la superficie que sirva de soporte no presente desniveles superiores a 1 cm.
Los pasos a seguir en su ejecución son los siguientes:
En primer jugar se debe comprobar que la superficie de soporte se encuentra limpia, sin irregularidades y con un desnivel inferior a 1 cm.
Adherir a los dos caras de cada rastrel una capa de polietileno reticulado, distribuir uniformemente los rastreles sobre la superficie separados entre sí unos 60 cm y fijarlos al forjado mediante taco y tirafondo cada 90 cm.
Os dejo dos enlaces de productos comeciales para las bandas de polietileno reticulado de este tipo:
Fijación de los rastreles al forjado
A continuación se coloca el material absorbente entre los rastreles. Se pueden emplear los mismos materiales absorbentes indicados para el techo y las paredes.
Material absorbente
Por último se fijan las láminas de la tarima sobre los rastreles, en el encuentro con las paredes debe colocarse una banda de polietileno sobre la que se colocará el rodapié.
Tarima sobre los rastreles
Las soluciones constructivas descritas permiten una mejora sustancial en el aislamiento acústico a ruido aéreo de los cerramientos de una habitación sin una pérdida significativa del espacio útil de la misma.
Etiquetas:
Insonorizar habitación
sábado, 1 de enero de 2011
Detalles de encuentros de pilares con elementos verticales de separación
El aislamiento acústico de las paredes divisorias entre distintos recintos depende tanto de las soluciones constructivas adoptadas como de los encuentros con elementos singulares como fachadas, pilares...
En este post incluiremos algunos detalles de los encuentros de pilares con distintos tipos de soluciones constructivas.
Así para paredes divisorias de una hoja de fábrica con trasdosado por ambas caras con pilares adosados se deberá optar por una de las siguientes alternativas:
- Trasdosar por ambas caras el pilar:
- Evitar la interrupción de la hoja de fábrica:
1. Hoja de fábrica o de hormigón.
2. Espacio de separación > 1 cm.
3. Material absorbente.
4. Perfilería metálica.
5. Banda de estanqueidad.
6. Placa de yeso laminado.
En paredes de doble hoja de fábrica con bandas elásticas en una o dos de sus hojas debe optarse por una de las siguientes alternativas.
- Si el pilar interrumpe completamente las dos hojas de fábrica:
1. Hojas de fábrica del divisorio.
2. Material absorbente.
3. Pilar.
4. Bandas elásticas.
Se deben cajear completamente los pilares e interponer bandas elásticas en los encuentros.
- Si el pilar interrumpe sólo una de las hojas de fábrica:
1. Hojas de fábrica del divisorio.
2. Material absorbente.
3. Pilar.
4. Bandas elásticas.
En este caso no resulta imprescindible el cajeado del pilar y la interposición de bandas elásticas.
Por último para divisorias de separación mediante elementos de entramado metálico en los que un pilar se adose al elementos de separación vertical se procederá a trasdosar el pilar por ambas caras de manera que el aislamiento del pilar sea equivalente al de la partición:
1. Placa de yeso laminado.
2. Material absorbente.
3. Perfilería metálica.
4. Bandas de estanquidad.
5. Placa de yeso intermedia (puede ser sustituida por una chapa metálica de 0.6 mm)
Etiquetas:
Detalles encuentros elementos constructivos,
pilares
Suscribirse a:
Entradas (Atom)
