Detalles encuentros entre cerramientos de fachada y tabiques interiores

La correcta ejecución de los encuentros entre los distintos elementos constructivos es fundamental a la hora de garantizar el aislamiento acústico de los mismos.

En este post aportaremos detalles constructivos correspondientes a los encuentros entre los cerramientos de fachada y la tabiquería interior del edificio.

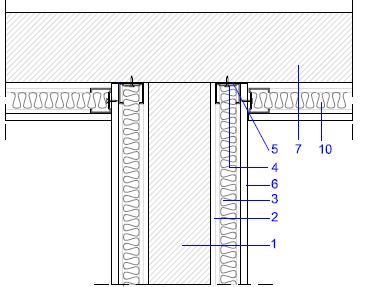

En el caso de ejecutarse una fachada no ventilada con dos hojas de fábrica y tabiquería interior con una hoja de fábrica y trasdosado a base de entramado autoportante el detalle constructivo del encuentro es el siguiente:


La cámara entre las dos hojas de fábrica del cerramiento de fachada puede rellenarse con material aislante (8) tales como lanas minerales, lanas de vidrio...

El encuentro con la tabiquería interior debe ejecutarse interrumpiendo tanto la cámara (8) como la hoja de fábrica interior del cerramiento de fachada (9), ya que en otro caso la hoja interior del cerramiento de fachada constituiría una vía indirecta de transmisión del ruido.

La unión entre la hoja exterior del cerramiento de fachada (7) y la hoja de fábrica del elemento base de la tabiquería (1) debe realizarse mediante mortero hidrófugo.

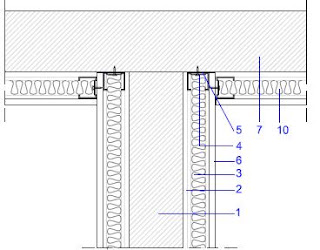

En el caso de ejecutarse una fachada no ventilada con dos hojas de fábrica y tabiquería interior de entramado autoportante el detalle constructivo del encuentro es el siguiente:


El encuentro con la tabiquería interior debe ejecutarse interrumpiendo tanto la cámara (8) como la hoja de fábrica interior del cerramiento de fachada (9), ya que en otro caso la hoja interior del cerramiento de fachada constituiría una vía indirecta de transmisión del ruido.

En el caso de ejecutarse una fachada una hoja de fábrica y tabiquería interior con doble hoja de fábrica el detalle constructivo del encuentro es el siguiente:


En este tipo de solución constructiva se recomienda que:

  • La hoja de fábrica de la tabiquería interior tenga una masa de al menos 170 kg/m2.

  • La hoja de fábrica de la fachada tenga una masa de al menos 225 kg/m2.

  • Se deben emplear bandas elásticas en el encuentro entre ambas hojas, dejando una holgura de 2cm por cada lado de la hoja de fábrica de la tabiquería.

  • Se debe evitar la continuidad entre los enlucidos interiores de ambas hojas de fábrica, para ello se realizar un corte vertical en el encuentro del enlucido de yeso.
En el caso de ejecutarse una fachada no ventilada con dos hojas de fábrica y tabiquería interior con dos hojas de fábrica con aislamiento en la cámara el detalle constructivo del encuentro es el siguiente:


La cámara entre las dos hojas de fábrica del cerramiento de fachada puede rellenarse con material aislante (8) tales como lanas minerales, lanas de vidrio...


El encuentro con la tabiquería interior debe ejecutarse interrumpiendo tanto la cámara (3) como la hoja de fábrica interior del cerramiento de fachada (4), ya que en otro caso la hoja interior del cerramiento de fachada constituiría una vía indirecta de transmisión del ruido.

Deben interponerse bandas elásticas (2) en el encuentro entre la hoja exterior del cerramiento de fachada (1) y las hojas de fábrica de la tabiquería (5) con independencia del empleo de otros materiales aislantes o impermeabilizantes.

En el caso de ejecutarse una fachada ventilada y tabiquería interior con dos hojas de fábrica con aislamiento en la cámara el detalle constructivo del encuentro es el siguiente:

En este tipo de solución constructiva se recomienda que:

  • La hoja de fábrica de la tabiquería interior (5) tenga una masa de al menos 170 kg/m2.
  • La hoja de fábrica de la fachada (1) tenga una masa de al menos 225 kg/m2.
  • Se deben emplear bandas elásticas (2) en el encuentro entre ambas hojas, dejando una holgura de 2cm por cada lado de la hoja de fábrica de la tabiquería.
  • Se debe evitar la continuidad entre los enlucidos interiores de ambas hojas de fábrica, para ello se realizar un corte vertical en el encuentro del enlucido de yeso.
